配電柜，是電動機控制中心的統稱。
從通俗意義上講，配電柜就是集成了用于電能分配的電氣元件的柜體。配電柜的作用是對用電設備進行配電和控制，在電路出現過載、短路和漏電時，配電柜還可以提供斷電保護。
配電柜雖然應用于居民樓、學校、醫院等生活用電的配電控制，但配電柜的體積較小的，可以暗設在墻體內，因此在我們?nèi)粘Ｉ钪泻苌贂H眼見到配電柜。配電柜一般來說，較常見于企業廠房、車間，例如照明配電箱、動力配電箱等。
工業電氣設計|超贊！ 改進版配電柜 內部結構解析大全
配電柜的分級
配電柜在用于大型供電系統時，會分設為不同層級，以便于更好的配電控制。
通常來說，供電系統內會有一級、二級和低級，這三級配電設備。
l 一級配電柜是供電系統的動力配電中心，它們會被安裝在變電站內，負責將電能分配給二級配電柜。一級配電柜的功能要求其有較高的電氣參數，因此一級配電柜的結構較為復雜，輸出電路容量也較大。
l 二級配電柜承接一級配電柜分配電能，并將其分配給就近的負荷。二級配電柜分為動力配電柜和電動機控制中心，兩者的應用部位相反，動力配電柜應用在回路少、負荷分散的部位，而電動機控制中心應用于回路多、負荷集中的部位。
l 低級配電柜是照明配電柜和動力配電柜，它們的布置較為分散、容量也較小，負責控制最低級的負荷配電。
配電柜的用途
開關柜是一種成套開關設備和控制設備，它作為動力中心和主配電裝置。主要用作對電力線路、主要用電設備的控制、監視、測量與保護。常設置在變電站、配電室等處。
l 便于管理，當發生電路故障時有利于檢修。
l 配電箱和配電柜配電盤配電憑等，是集中安裝開關、儀表等設備的成套裝置。
l 常用的配電箱有木制和鐵板制兩種，現在哪兒的用電量都挺大的，所以還是鐵的用的比較多。
l 方便停、送電，起到計量和判斷停、送電的作用。
配電柜構成主要分為兩部分
一是成套部件，即配電箱外殼及其相關配件。
二是電氣元件及相關附件，即空氣開關和其所需要的附件。

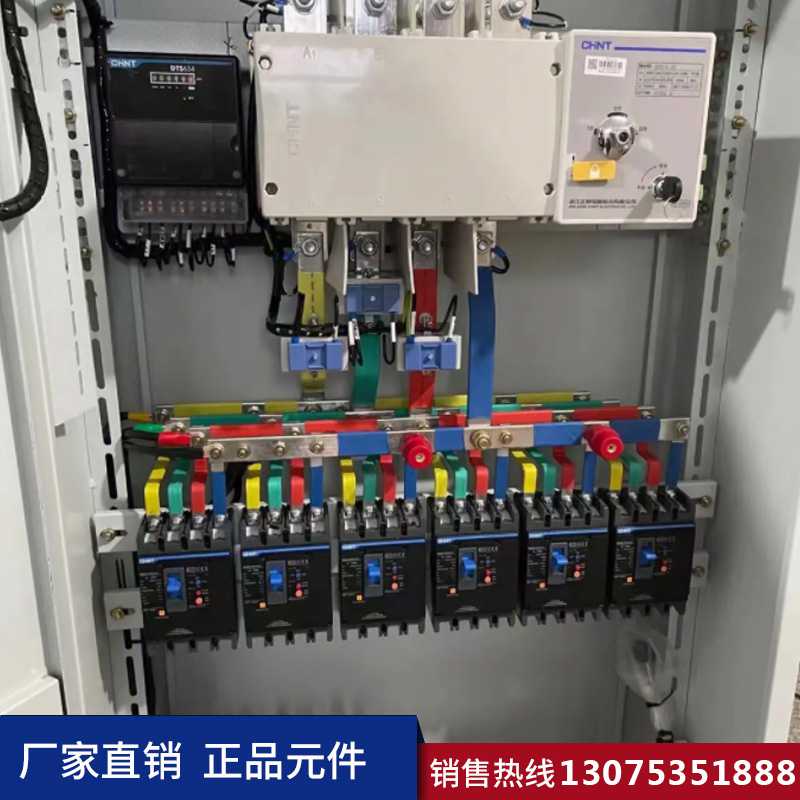

柜內由以下各部分組成
一、斷路器
即開關是配電柜的主要元器件，常用的有空氣開關、漏電開關、雙電源自動轉換開關。
1、空氣開關：空氣斷路器在電路中作接通、分斷和承載額定工作電流和短路、過載等故障電流，并能在線路和負載發生過載、短路、欠壓等情況下，迅速分斷電路，進行可靠的保護。
2、漏電保護開關：既具備漏電保護功能，人觸摸到帶電體會跳閘，確保人身安全，是漏電保護器的主要功能。
3、雙電源自動轉換開關：雙電源自動轉換開關為電源二選一自動切換系統，第一路出現故障后雙電源自動轉換開關。
二、浪涌保護器
也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。
當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。
配電柜柜內線纜的標識
配電柜的線纜，錯綜復雜，每、條線纜連接在不同的元器件單元上，其作用各不相同，安裝和運行維護人員不可能對繁多的設備和線路做到一一熟記，為了便于安裝和巡視檢查，有必要為每條線纜制作唯一的標識。
目前線纜標識一般使用線號機進行標識
工業電氣設計|超贊！ 改進版配電柜 內部結構解析大全
1、人工在線號打印機的鍵盤上或計算機上輸入需要打印的線號內容；
2、然后通過線號打印機將線號打印在PVC線號標識管上；
3、并按照要求的長度切割好；
4、于此同時另一個工序按照實際需要的長度裁剪線纜備用；
5、在以上兩道工序之后由人工將打印好的PVC線號標識管串到已經裁剪好的線纜兩端，然后壓端子或直接裝機。
6、此種工藝方法費事費力，生產效率很低。
現在有取代PVC線纜標識管的新技術和工藝
“全自動電腦噴碼剝線一體機”，采用最新的專利技術和工藝可以實現將線纜標識內容直接噴印在電線電纜上，噴碼、剝線、裁線一次自動完成。徹底取代了PVC線纜標識管，在改進了環保水平的同時提高了生產效率，降低了材料成本，并可以大大提高線纜標識的可靠性。
在保持原有的線號機的優點上，彌補了線號機的不足，舍棄PVC套管，直接噴印在電線電纜上。節省人工的同時，還大大提高了勞動生產率，一舉三得。
減少了配電柜檢查的時間，提高效率，為供電安全獻份力。
